Schneideri mehhanismide jaoks mõeldud nähtamatu plaat (paigalduskomplekt)

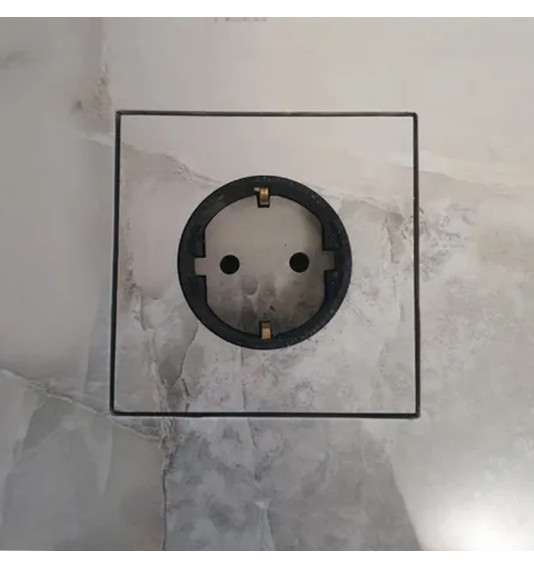

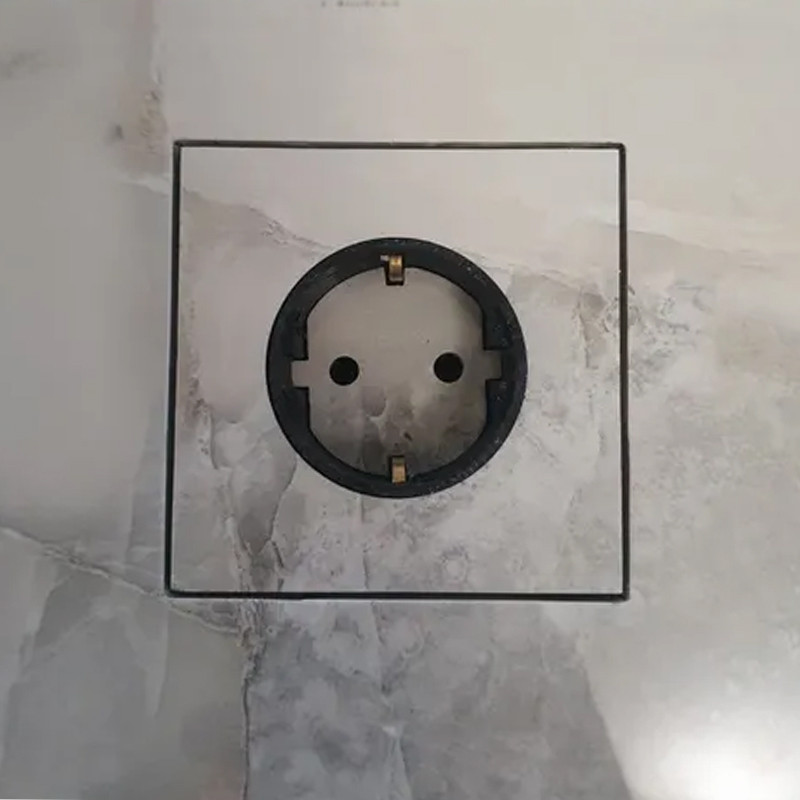

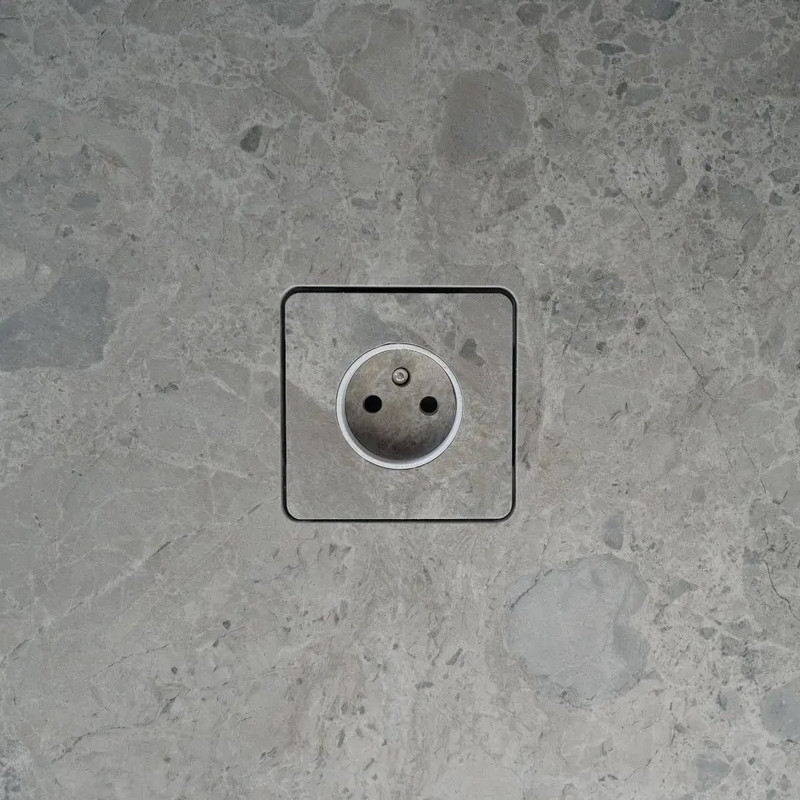

Paigalduskomplekt, mis võimaldab Schneider Electric Sedna pistikupesa katte katta sama plaadiga kui sein. Plastraami asemel on näha ainult õhuke vuuk ruudukujulise plaadi ümber ja ümmargune pistikupesa. Plaadi mustri jooned jätkuvad pistikupesa piirkonnas.

Kuidas see toimib:

Plaaditükk lõigatakse šablooni järgi välja ja sellesse puuritakse ümmargune ava pistikupesa jaoks. Tükk liimitakse alusplaadile, mis kinnitatakse Schneider Electric Sedna pistikupesa mehhanismile, mis on paigaldatud standardse süvistuskarbi sisse. Pistikupesa rõngas katab puurimise serva.

Eelised:

Ühtne seina välimus, pistikupesa raami ei ole näha.

Sobib igat liiki mustriga plaatidele: marmor, kivi, betooni imitatsioon, ühevärvilised.

Kohandatud Schneider Electric Sedna mehhanismide kinnitamiseks.

Paigaldatakse standardse paigalduskarbi sisse.

Kaan on eemaldatav, juhtmete ühendused on juurdepääsetavad.

Komplektis:

Tugiplaat plaadi kleepimiseks.

Pistikupesa rõngas.

Kinnituskruvid.

Tuleb osta eraldi:

Schneider Electric Sedna pistikupesa mehhanism;

Pistikukarp (kui see pole veel paigaldatud).

Paigaldamine:

Paigaldage peitekarp nii, et selle serv oleks plaadi suhtes õigel sügavusel.

Lõigake šablooni järgi plaadist välja ruudukujuline ava ja eraldi ruudukujuline tükk.

Puurige tükki ümmargune auk pistikupesa jaoks (teemantpuuriga, 42 mm).

Ühendage juhtmed Schneider Electric Sedna mehhanismiga ja kinnitage see karbisse. Elektritöid peab tegema kvalifitseeritud elektrik.

Liimige keraamilise plaadi tükk tugiplaadile.

Paigaldage plaat koos plaadiga ja pistikupesa rõngaga ning viige see seinapinnaga ühele tasapinnale.

Tehnilised andmed:

Ühilduvad mehhanismid: Schneider Electric Sedna

Rõnga värv: must või hall

Oluline: Schneider Electric Sedna pistikupesa mehhanism ei kuulu komplekti. Selle tuleb osta eraldi.

„Schneider Electric“ on vastava omaniku kaubamärk. Käesolev komplekt ei ole Schneider Electricu toode ega ole selle ettevõttega seotud.
