Schneideri mehhanismide jaoks mõeldud nähtamatu plaadist rosett (paigalduskomplekt)

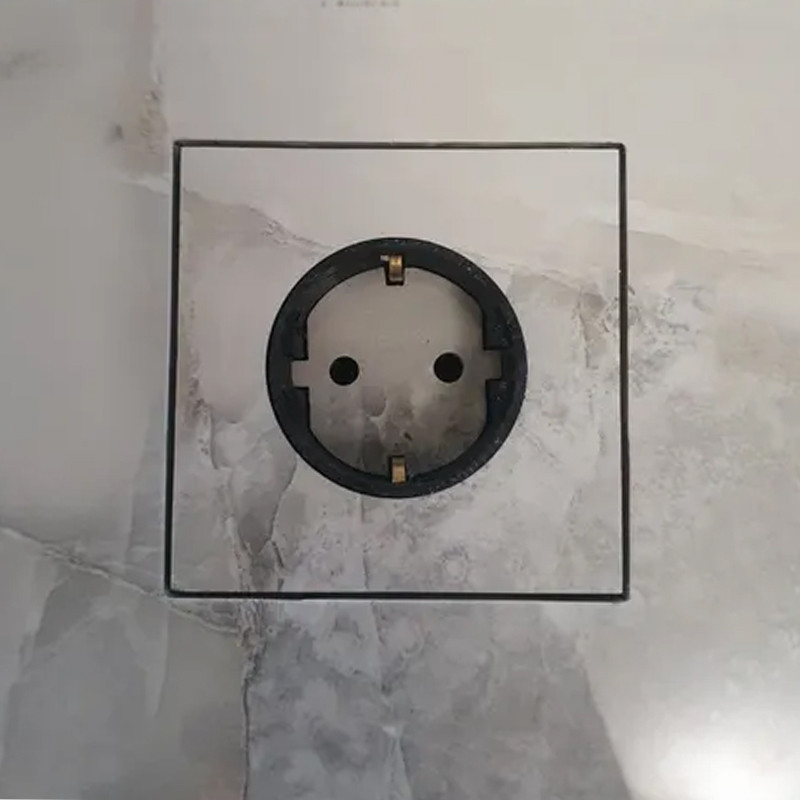

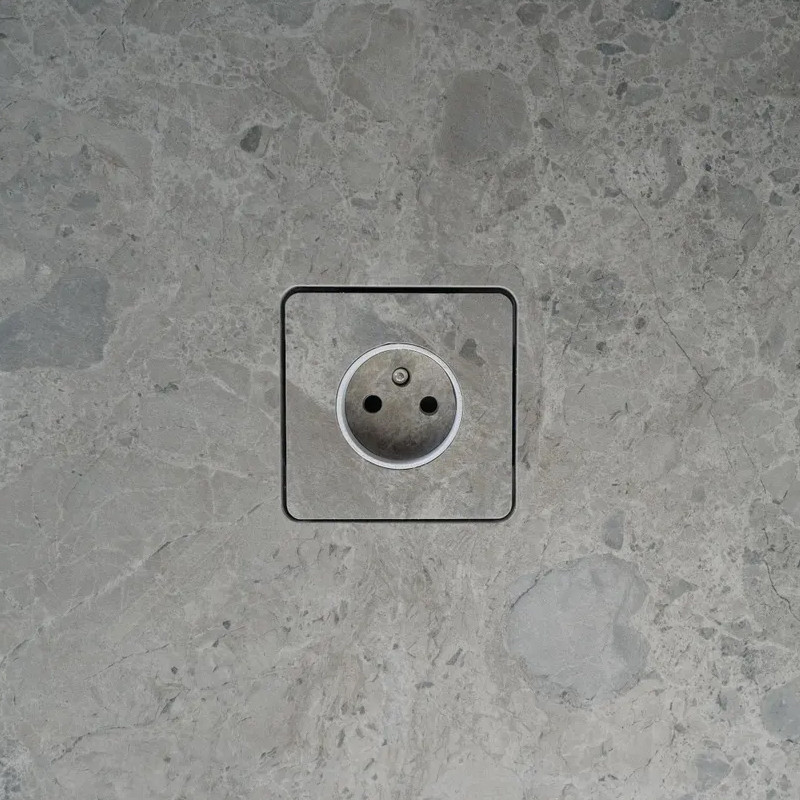

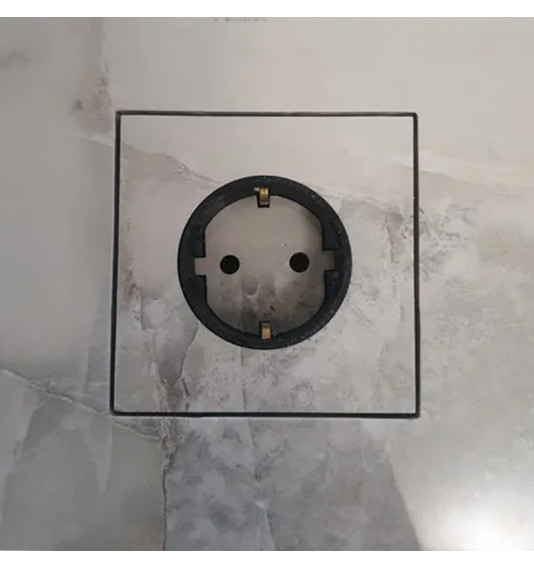

Paigalduskomplekt, mis võimaldab katta Schneider Electric Sedna pistikupesa kate sama plaadiga kui sein. Plastraami asemel on näha vaid õhuke vuuk ruudukujulise plaadi ümber ja ümmargune pistikupesa. Plaadi mustri jätkub pistikupesa piirkonnas.

Kuidas see toimib:

Plaaditükk lõigatakse šablooni järgi välja ja sellesse puuritakse ümmargune ava pistikupesa jaoks. Tükk liimitakse alusplaadile, mis kinnitatakse Schneider Electric Sedna pistikupesa mehhanismile, mis on paigaldatud standardse aluskarbi sisse. Pistikupesa rõngas katab puurimise serva.

Eelised:

Ühtlane seinapind, pistikupesa raami ei ole näha.

Sobib igat tüüpi mustriga plaatidele: marmor, kivi, betooni imitatsioon, ühevärvilised.

Kohandatud Schneider Electric Sedna mehhanismide kinnitamiseks.

Paigaldatakse standardse paigalduskarbi sisse.

Kate on eemaldatav, juhtmete ühendused on ligipääsetavad.

Komplektis:

Tugiplaat plaadi kleepimiseks.

Pistikupesa rõngas.

Kinnituskruvid.

Tuleb eraldi osta:

Schneider Electric Sedna pistikupesa mehhanism;

Pistikukarp (kui see pole veel paigaldatud).

Paigaldamine:

Paigaldage paigalduskarp nii, et selle serv oleks plaadi suhtes vajalikul sügavusel.

Lõigake šablooni järgi plaadist ruudukujuline ava ja eraldi ruudukujuline tükk.

Puurige tükki ümmargune auk pistikupesa jaoks (teemantpuuriga, 42 mm).

Ühendage juhtmed Schneider Electric Sedna mehhanismiga ja kinnitage see karbisse. Elektritöid peab tegema kvalifitseeritud elektrik.

Liimige plaaditükk tugiplaadile.

Paigaldage plaat koos keraamilise plaadiga ja pistikupesa rõngaga ning joondage seinapinnaga.

Tehnilised andmed:

Ühilduvad mehhanismid: Schneider Electric Sedna

Rõnga värv: must või hall

Oluline: Schneider Electric Sedna rozeti mehhanism ei kuulu komplekti. Selle tuleb osta eraldi.

„Schneider Electric“ on vastava omaniku kaubamärk. Käesolev komplekt ei ole Schneider Electricu toode ega ole selle ettevõttega seotud.
